Цифра в маркировке кажется понятной: для сети 10 кВ нужен изолятор на 10 кВ. Но одинаковый класс напряжения не делает изделия взаимозаменяемыми. Ошибка в нагрузке, длине пути утечки или креплении может сорвать монтаж и снизить надежность оборудования.
10 кВ: шкафы, КРУ и шинные опоры

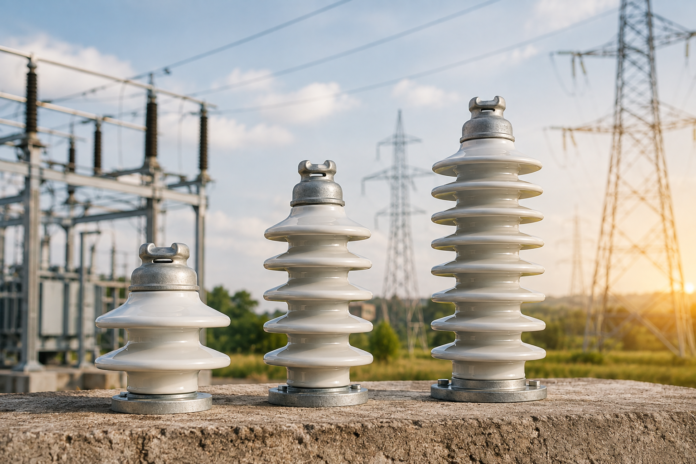

Фарфоровые изоляторы 10 кВ применяют для изоляции и крепления шин, токоведущих частей аппаратов. Сначала определяют место установки: помещение или открытый воздух. Затем проверяют климатическое исполнение, категорию размещения и крепеж.
Механическая прочность тоже различается. Число 500 в маркировке ИОС-10-500 указывает минимальную разрушающую силу на изгиб 500 даН, а 2000 – 2000 даН. Более прочное изделие не всегда подходит, так как отличаются масса, размеры и монтажные параметры.
Цена фарфорового изолятора 10 кВ зависит от типа, исполнения, допустимой нагрузки, производителя и объема партии. Поэтому запрос «нужен изолятор на 10 кВ» не позволит точно рассчитать стоимость. И лучше обратиться к опытным специалистам.
35 кВ: оборудование подстанций
Изолятор фарфоровый 35 кВ используют в аппаратах, токопроводах и распределительных устройствах. При наружной установке обязательно учитывается загрязнение воздуха, осадки и длину пути утечки.
Запрос изолятор опорный 35 фарфоровый не содержит главного – расчетной нагрузки. ИОС-35-500 и ИОС-35-1000 предназначены для одного напряжения, но их минимальная разрушающая сила на изгиб составляет около 5 и 10 кН. У моделей также могут отличаться высота, масса и крепление.
110 кВ: расчет всей конструкции
Опорный фарфоровый изолятор 110 кВ применяют на открытых распределительных устройствах и в высоковольтных аппаратах. Он выдерживает массу токоведущих частей, подвергается ветровой нагрузке и электродинамическим усилиям при коротком замыкании.
Для класса 110 кВ проверяется испытательное напряжение грозового импульса, длину пути утечки, изгибающую и крутящую нагрузку. Инженер или снабженец также должен учитывать высоту колонки, расстояние между фазами, загрязнение атмосферы и сейсмическую активность региона.
Какие данные нужны для заказа фарфорового изолятора
Маркировку лучше переписать с паспорта или корпуса старого изделия. Поставщику передают назначение оборудования, номинальное напряжение, требуемую нагрузку, условия установки, чертеж и фото крепежного узла.
Специалисты ООО «Контур-М» сравнят предоставленные данные с характеристиками изолятора, определят возможность замены. Такой подход снижает риск переделки конструкции, нарушения изоляционных расстояний и отключения оборудования.
